一、概述

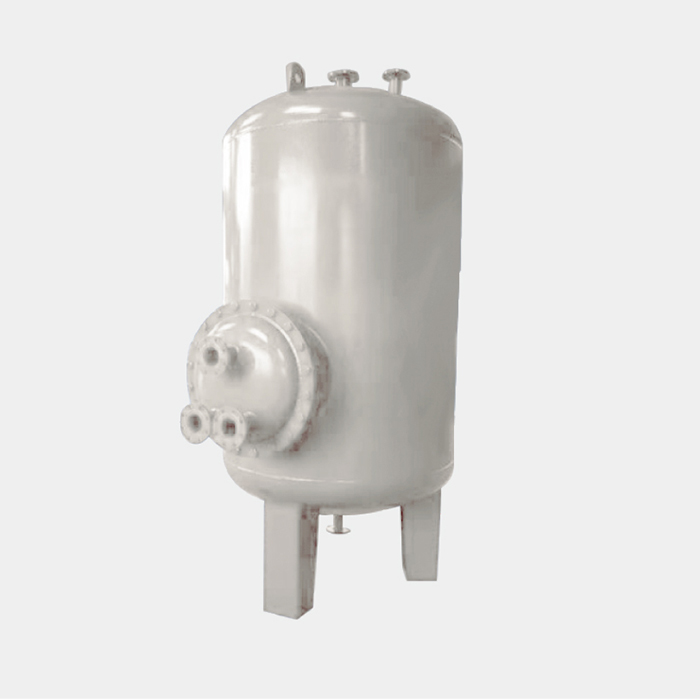

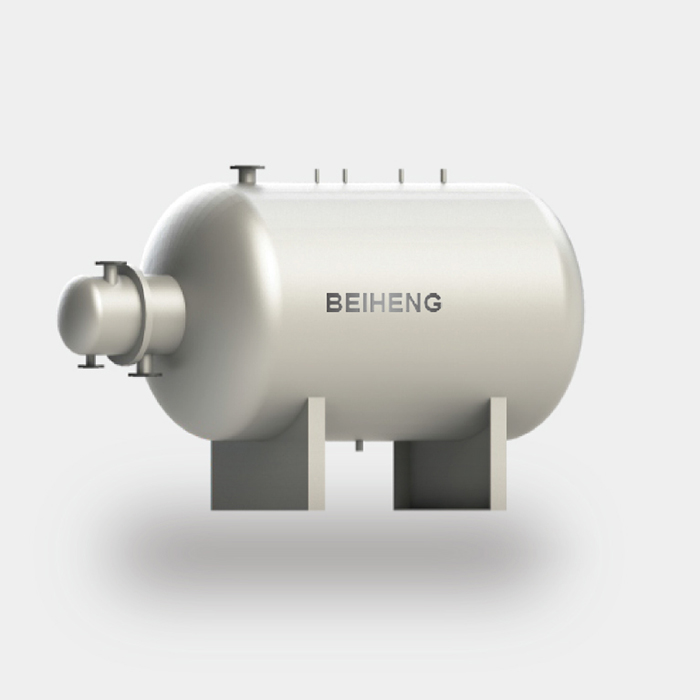

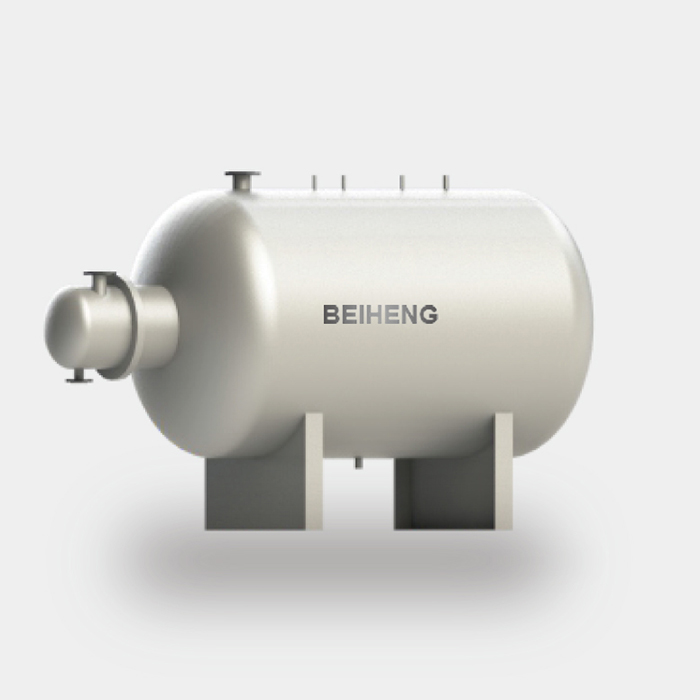

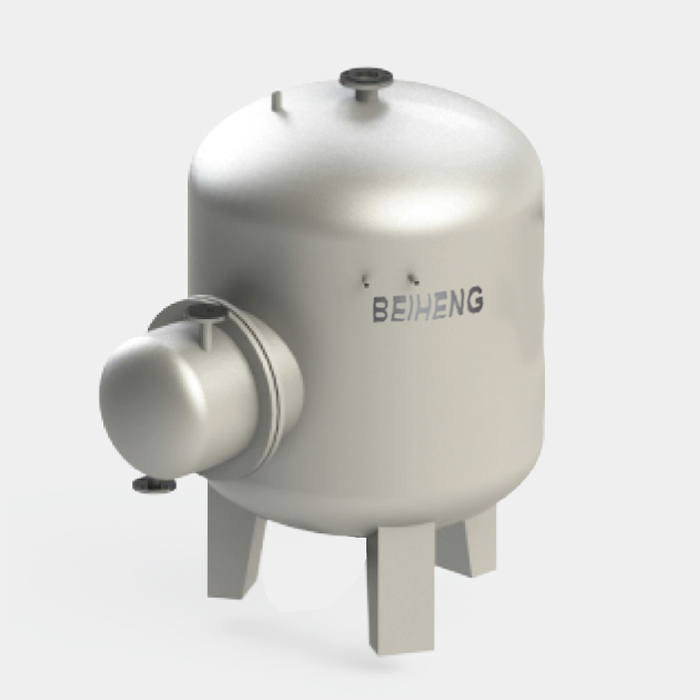

DFHRV导流浮动盘管半容积式换热器，是根据国家专利(专利号：ZL98207103.5)设计制造的高效节能新型产品。该产品是由中国建筑设计研究院RV、HRV、DFHRV专利权人刘振印高工根据目前国内浮动盘管换热原理并借用RV04立方容积式热交换器内部导流阻流装置，设计研发而成。

该产品最突出的优点是:

1、占地面积小，其换热量是同类HRV半容积式热交换器的1.5~1.8倍，容积利用率达100%。

2、换热盘管采用多行程螺旋形浮动管组，利用流水，产生高频浮动，形成紊流传热，高效节能。

3、通过高温热媒在薄壁铜管内与管外壁结垢层膨胀量的差异，产生自动除垢功能。

4、壳体上设有检测人孔，无需检修空间，特别适用于小区、高级公寓楼的集中供热。因其预留的机房面积小，房价高，小区物业管理诸因素，要求设计院选用的热交换器具有占地面积小，检修方便，结构紧凑，换热效果好，而DFHRV导流浮动盘管半容积式换热器正符合此设计选型要求。本厂可根据用户要求结合热交换机组技术采取整机出厂，为用户提供机电一体化产品。

二、性能特点

浮动盘管换热器是近年来国内发展的一种新型换热设备。与固定U形管束相比，浮动盘管能上下轻微浮动，产生高频振动，形成良好紊流传热状态，并且它能借助通过高温热媒的薄壁铜管管壁与管外壁结垢层膨胀量的差异，在一定条件下，使水垢自动脱落。但水垢的自动去除受水质，使用条件热媒工况，维护管理等多项因素之影响。任何产品均不能因此而忽略盘管维护检修之条件。

DFHRV导流浮动盘管型半容积式换热器在吸收浮动盘管作为换热器元件的基础上，就解决同类换热设备存在的问题，做了较深的研究改进。

它具有如下特点：

1、浮动盘管的维护方便，盘管可在罐内进行检修或更换。

2、采用多行程螺旋的浮动管组，热媒分布均匀，流程长，消除了短路换热现象。

同时，本产品借用了RV-03.04导流的原理，在大直径的罐体内合理地设置了导流装置，进一步改善了换热工况，本产品样罐的主要热力性能参数经自测及国家一级热工测试单位机电部华北工业锅炉测试中心的复测，汽水换热时，在蒸汽压力Pt=0.2~0.4MPa(温度为T1=126~152℃),被加热水T2=65℃，凝结水出水温度T2≤40℃的工况下，传热系数K=2100 Kcal / m².h.℃水水换热时,在热媒进出水温为T1=82℃T2=50C的工况下，K=1200Kcal/m².h.℃，充分显示出高效率，换热充分的优异性能。

3、本产品换热管束底部已接近罐底，加上导流装置之作用，罐内基本上消除了冷水滞水区，容积利用率达100%

4、被加热水水头损失0.5~1m，不影响系统冷热水压力平衡。

5、浮动盘管采用优质灌壁紫铜管,有助于利用管壁与结垢层的不同膨胀量脱落水垢，以此减少维护管理工作量保持高效节能。

三、设计使用说明

1、本系列换热器适用于一般工业及民用建筑的热水供应系统，热媒为蒸汽或高低温软化热水，设计选用时应注明热媒品种。

2、每一规格的换热器，均设有四种或四种以上换热面积，设计宜既保证合理的贮水容积(一般宜为15~20分钟的设计小时热水量)，又充分发挥其高效换热能力两个方面来选用盘管面积。本产品亦可根据用户特殊需要非定型产品设计。

3、被加热水出水的温度不得高于75℃，实际使用时，为延缓结垢，被加热水出口温度宜控制在50-60℃之间。

4、材质：罐体可为碳钢、不锈钢、碳钢衬不锈钢、碳钢衬铜等材质，浮动盘管采用T2紫铜管。

5、按《外型尺寸与安装图》作为筋砼支墩,并预留螺孔位置。砼支墩尺寸按尺寸表注2。

6、安全技术要求：

在换热器顶部装安全阀，安全阀的工作压力应与技术参数表(表1)中的壳程设计压力Ps值相同，(订购安全阀时应申明)，安全阀的安装与使用应符合国家质量技术监督局颁发的《固定式压力容器安全技术监察规程》的规定。

为防止安全阀失控，可在热水系统设计中设膨胀管、膨胀水箱或压力式膨胀罐。

换热器使用者应定期检验，每年至少进行一次外观检查，每三年至少进行一次内、外部检验,每六年至少进行一次全面检验。检查与检验内容及要求按《固定式压力容器安全技术监察规程》进行。

7、换热器使用者，应视水质及使用情况定期对浮动盘管部分进行维护管理、当水质硬度高时，宜采用适宜的软化措施或水质稳定措施。隔2~3天开启泄水排污阀一次，进行排污。

8、当蒸汽为热媒时，其压力Pt≤0.4MPa，凝结水出水管上可不设疏水器，Pt>0.4MPa时，宜设疏水器。

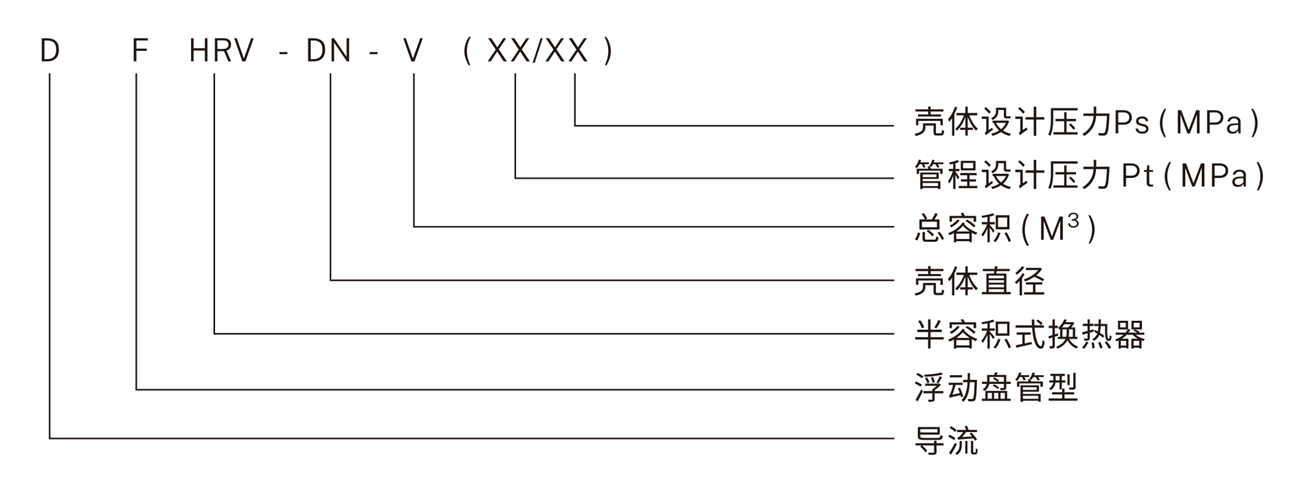

9、设备型号说明：

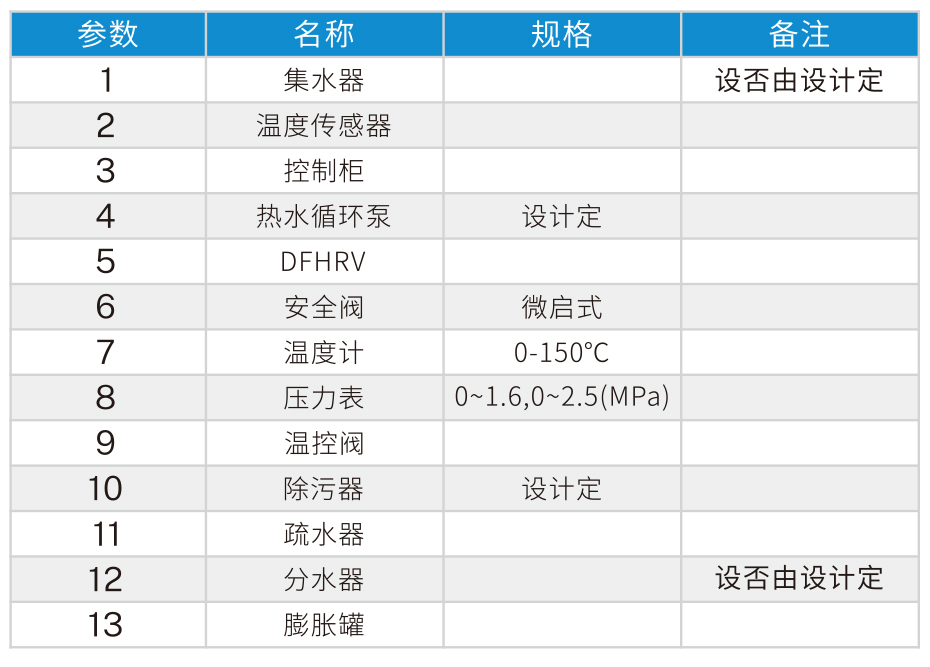

设备材料表

注:

1.图中温控阀、安全阀、疏水器等所有设备外带附件一般均由用户自行配备，如需厂家配套提供，用户订货时予以明确。

2、本产品汽—水换热时，当蒸汽压力Pt≤0.4Mpa时，可不装疏水器，Pt>0.4MPa时，宜装疏水器；水一水换热时，热媒出口管上只需装一控制阀即可。

3、给水管、热水循环泵由设计者确定。

4、热媒出口在热媒进口背面。
